DIN6796/GB1972碟形墊圈
位置：首頁》DIN6796/GB1972碟形墊圈產品導讀
DIN6796為碟形彈簧墊圈，簡稱碟形墊圈、碟墊，也被稱之為重載螺栓連接墊圈，根據其外形特征也常被稱之為錐形彈簧墊圈。DIN為德國工業標準協會，6796為碟形彈簧的標準號。
碟形墊圈用于中等或高強度螺栓、螺釘?shù)倪B接。支承載荷大和彈性恢復使得HDS系列非常有效，螺栓拉力可以承受由于以下原因產生的松弛：易損件的磨損、蠕變、松弛、熱膨脹、收縮，或密封件的壓緊。HDS系列使螺釘?shù)膹椥宰饔迷黾恿藬?shù)倍，它可以有效地取代普通彈簧墊圈。
DIN6796是可以對合或疊合的碟形彈簧。對合方式組合可增加碟簧組的變形量，疊合方式組合可增加碟簧組的彈簧力。
碟形墊圈用于中等或高強度螺栓、螺釘?shù)倪B接。支承載荷大和彈性恢復使得HDS系列非常有效，螺栓拉力可以承受由于以下原因產生的松弛：易損件的磨損、蠕變、松弛、熱膨脹、收縮，或密封件的壓緊。HDS系列使螺釘?shù)膹椥宰饔迷黾恿藬?shù)倍，它可以有效地取代普通彈簧墊圈。
DIN6796是可以對合或疊合的碟形彈簧。對合方式組合可增加碟簧組的變形量，疊合方式組合可增加碟簧組的彈簧力。
| DIN6796 | ||||||

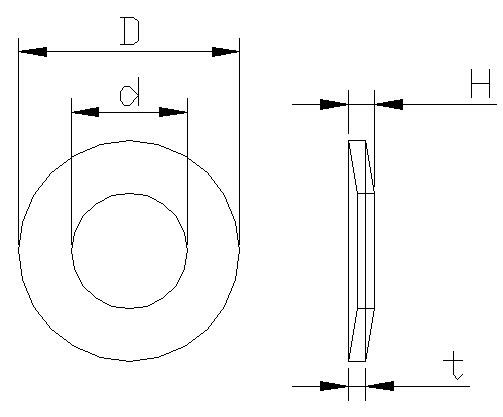

| 規 格 | D外徑 | d內徑 | t厚度 | H max | H min | 公斤/1000片 |
| M2 | 5 | 2.2 | 0.4 | 0.6 | 0.5 | 0.05 |
| M2.5 | 6 | 2.7 | 0.5 | 0.72 | 0.61 | 0.09 |
| M3 | 7 | 3.2 | 0.6 | 0.85 | 0.72 | 0.14 |
| M3.5 | 8 | 3.7 | 0.8 | 1.06 | 0.92 | 0.25 |
| M4 | 9 | 4.3 | 1 | 1.3 | 1.12 | 0.38 |
| M5 | 11 | 5.3 | 1.2 | 1.55 | 1.35 | 0.68 |
| M6 | 14 | 6.4 | 1.5 | 2 | 1.7 | 1.42 |
| M7 | 17 | 7.4 | 1.75 | 2.3 | 2 | 2.51 |
| M8 | 18 | 8.4 | 2 | 2.6 | 2.24 | 3.1 |
| M10 | 23 | 10.5 | 2.5 | 3.2 | 2.8 | 5.13 |
| M12 | 29 | 13 | 3 | 3.95 | 3.43 | 12.35 |
| M14 | 35 | 15 | 3.5 | 4.65 | 4.14 | 21.44 |
| M16 | 39 | 17 | 4 | 5.25 | 4.58 | 30.19 |
| M18 | 42 | 19 | 4.5 | 5.8 | 5.08 | 38.68 |
| M20 | 45 | 21 | 5 | 6.4 | 5.6 | 48.52 |
| M22 | 49 | 23 | 5.5 | 7.05 | 6.15 | 63.07 |
| M24 | 56 | 25 | 6 | 7.75 | 6.77 | 92.3 |
| M27 | 60 | 28 | 6.5 | 8.35 | 7.3 | 112.13 |
| M30 | 70 | 31 | 7 | 9.2 | 8 | 168.92 |
| M33 | 76 | 34 | 7.5 | 10 | 8.5 | 213.52 |
| M36 | 83 | 37.2 | 8 | 10.5 | 9.2 | 271.39 |
| M42 | 96 | 43.5 | 8.5 | 12 | 10.5 | 383.61 |
| M48 | 110 | 49.5 | 9 | 12.5 | 11 | 535.18 |
| M56 | 128 | 58 | 9.5 | 13.5 | 12 | 762.21 |
| M64 | 136 | 66 | 10 | 14 | 12.8 | 871.34 |
| M72 | 145 | 74 | 10.5 | 15 | 13 | 1006.08 |
| M90 | 160 | 92.5 | 11 | 16 | 14 | 1155.31 |
| M100 | 180 | 102.5 | 11.5 | 17 | 15 | 1551.52 |
| M125 | 220 | 128 | 12 | 19 | 16.5 | 2367.49 |
| GB1972 | |||||
| 規 格 | D外徑 | d內徑 | t厚度 | H | 公斤/1000片 |
| 8 | 8 | 4.2 | 0.3 | 0.6 | 0.114 |
| 10 | 10 | 5.2 | 0.4 | 0.75 | 0.225 |
| 12.5 | 12.5 | 6.2 | 0.5 | 1 | 0.508 |
| 14 | 14 | 7.2 | 0.5 | 1.1 | 0.711 |
| 16 | 16 | 8.2 | 0.6 | 1.25 | 1.05 |
| 18 | 18 | 9.2 | 0.7 | 1.4 | 1.48 |
| 20 | 20 | 10.2 | 0.8 | 1.55 | 2.01 |
| 22.5 | 22.5 | 11.2 | 0.8 | 1.75 | 2.94 |
| 25 | 25 | 12.2 | 0.9 | 2.05 | 4.4 |
| 28 | 28 | 14.2 | 1 | 2.15 | 5.39 |
| 31.5 | 31.5 | 16.3 | 1.25 | 2.45 | 7.84 |
| 35.5 | 35.5 | 18.3 | 1.25 | 2.8 | 11.4 |
| 40 | 40 | 20.4 | 1.5 | 3.15 | 16.4 |
| 45 | 45 | 22.4 | 1.75 | 3.5 | 23.5 |
| 50 | 50 | 25.4 | 2 | 4.1 | 34.3 |
| 56 | 56 | 28.5 | 2 | 4.3 | 43 |
| 63 | 63 | 31 | 2.5 | 4.9 | 64.9 |
| 71 | 71 | 36 | 2.5 | 5.6 | 91.8 |
| 80 | 80 | 41 | 3 | 6.7 | 145 |
| 90 | 90 | 46 | 3.5 | 7 | 184.5 |
| 100 | 100 | 51 | 3.5 | 8.2 | 273.7 |
| 112 | 112 | 57 | 4 | 8.5 | 343.8 |
| 125 | 125 | 64 | 5 | 10.6 | 533 |
| 140 | 140 | 72 | 5 | 11.2 | 666.6 |
| 160 | 160 | 82 | 6 | 13.5 | 1094 |
| 180 | 180 | 92 | 6 | 14 | 1387 |
| 200 | 200 | 102 | 8 | 16.2 | 2100 |
| 225 | 225 | 112 | 8 | 17 | 2640 |
| 250 | 250 | 127 | 10 | 19.6 | 3750 |
| 材料Materials | 我們給您的建議... |
| 彈簧鋼：65Mn | ≤200°C，常規環境下建議您使用。 |

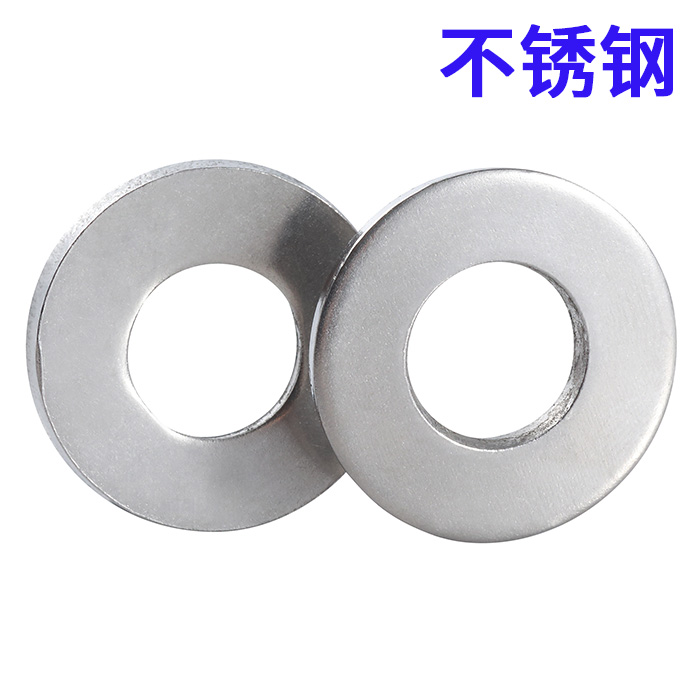

| 不銹鋼SS304、SS316 | ≤300°C，腐蝕環境下建議您使用。 |
| 根據客戶所需要的材料定制。 | 如有相關技術疑問請您聯系我們 18901545127 |
表面處理SurfaceTreatments | |
| 鍍鋅 | 在金屬、合金或者其它材料的表面鍍一層鋅以起美觀、防銹等作用的表面處理技術。常見有：蘭白鋅、彩鋅等。 |

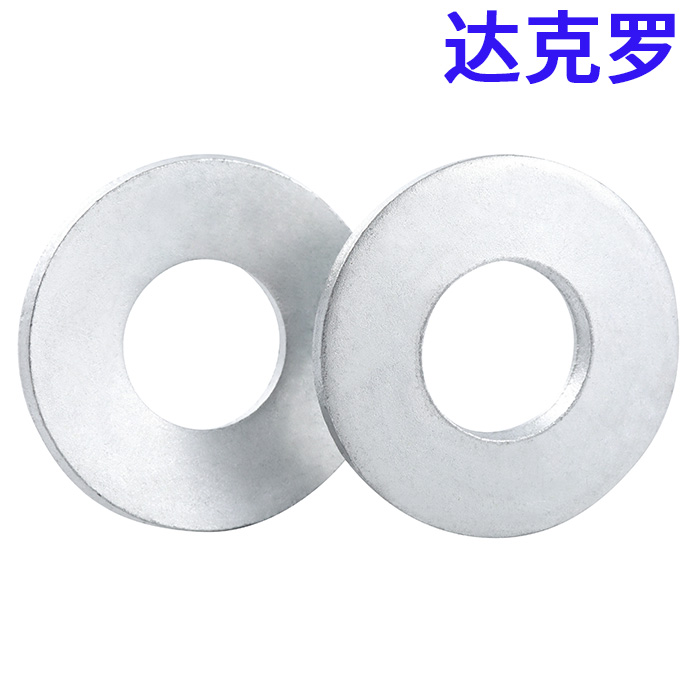

| 達克羅 | DACROMET譯音和縮寫，簡稱達克羅。也稱鋅鉻涂層，是一種以鋅粉、鋁粉、鉻酸和去離子水為主要成分的新型的防腐涂料。與傳統電鍍相比是一種"綠色電鍍"，具有超強的耐蝕性能、無氫脆性、高耐熱性、無污染等特點。 |
| 久美特 | 也稱鋅鋁涂層，是GEOMET譯音和縮寫。作為達克羅的更新?lián)Q代產品，繼承了達克羅眾多優點之外，更加實現了碟形彈簧無鉻表面處理。 |

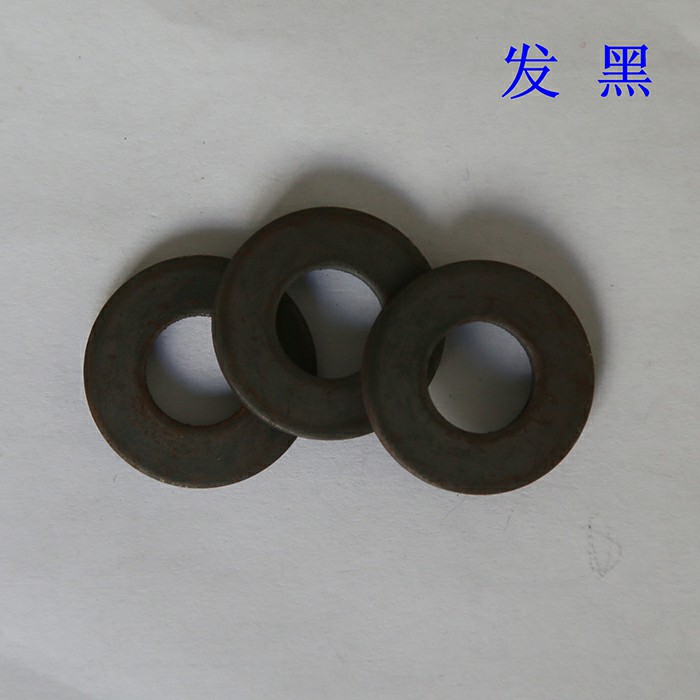

| 發黑 | 將鋼在空氣中加熱或直接浸於濃氧化性溶液中，使碟形墊圈表面產生極薄的氧化物膜的材料保護技術。 |
